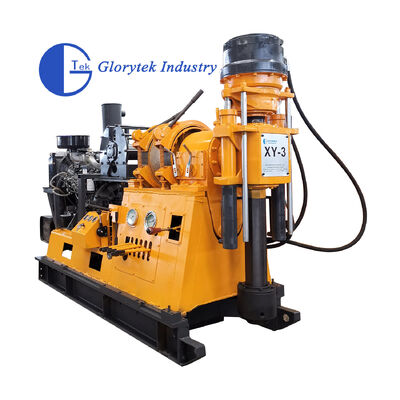

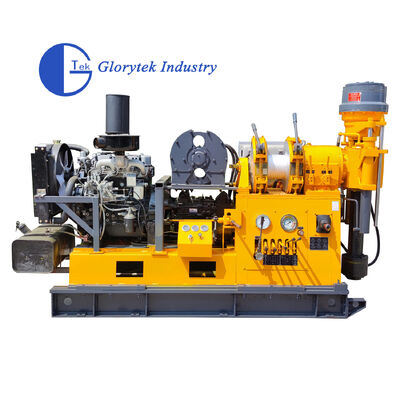

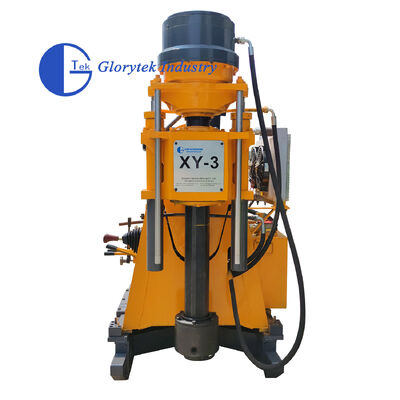

เครื่องเจาะแกน XY-3 เป็นเครื่องเจาะแกนแบบแกนหมุนสำหรับหลุมตื้น/ระดับกลาง เครื่องนี้ส่วนใหญ่ใช้สำหรับการเจาะเพชรและสามารถตอบสนองความต้องการของเทคนิคการเจาะต่างๆ ได้ ใช้มอเตอร์ไฟฟ้าหรือเครื่องยนต์ดีเซลเป็นหน่วยกำลัง เครื่องเจาะมีโครงสร้างที่เรียบง่ายและใช้งานง่าย
การสำรวจและสำรวจทางธรณีวิทยาโดยทั่วไป การสำรวจพื้นฐานถนนและอาคารสูง หลุมสำรวจประเภทต่างๆ ในโครงสร้างคอนกรีต การเจาะหลุมอัดฉีดเขื่อนแม่น้ำและฐานราก และการอัดฉีดโดยตรง บ่อน้ำพลเรือนและบ่อปรับอากาศส่วนกลางของโลก การเจาะแกนตื้นและระดับกลาง
| พารามิเตอร์ทางเทคนิค | |
| พารามิเตอร์ทางเทคนิค XY-3 | |
| ความลึกของการเจาะ | 100,250, 300, 600 เมตร |
| เส้นผ่านศูนย์กลางรูปลายที่สอดคล้องกัน | 300,200, 150, 75 มม. |
| เส้นผ่านศูนย์กลางรูเปิดสูงสุด | 300 มม. |
| เส้นผ่านศูนย์กลางรูปลาย | 75 มม. |
| เส้นผ่านศูนย์กลางก้านเจาะ | 60 มม. |
| มุมเจาะ | 90°~65° |
| ขนาดเครื่องจักร | 2500 x 900 x 1800 มม. |
| น้ำหนักเครื่องเจาะ (พร้อมกำลัง) | 1800 กก. |
| แกนหมุน | |
| ความเร็วแกนหมุน | ความเร็วต่ำเดินหน้า 30,53,88,145,222 รอบ/นาที |
| ความเร็วสูงเดินหน้า 143,250,414,684,1050 รอบ/นาที | |
| ความเร็วถอยหลัง 29, 137 รอบ/นาที | |
| ระยะชักแกนหมุน | 600 มม. |
| เส้นผ่านศูนย์กลางภายในแกนหมุน | 96 มม. |
| ความสามารถในการยก | 6000 กก. |
| รอก | |
| ความสามารถในการยกสายเดียวสูงสุด | 3000 กก. |
| ความเร็วในการยกสายเดียวสูงสุด | 0.5-1.9 เมตร/วินาที |
| ขนาดสายเคเบิล | 12.5 มม. |
| ความจุรอก | 50 เมตร |
| เส้นผ่านศูนย์กลางรอก | 300 มม. |
| ความกว้างสายพานพับ | 90 มม. |
| ปั๊มน้ำมันเกียร์ | |
| ปั๊มน้ำมันเกียร์คู่ | CBF-F63/25 |
| การเคลื่อนที่ด้านหน้า, แรงดัน | 63 ลิตร/นาที 20 เมกะปาสคาล |
| การเคลื่อนที่ด้านหลัง, แรงดัน | 25 ลิตร/นาที 20 เมกะปาสคาล |
| หน่วยกำลัง | |
| เครื่องยนต์ดีเซล YN27 | 42 กิโลวัตต์ |
| ความเร็วพิกัด | 2400 รอบ/นาที |
