แท่นขุดเจาะ GDL-350 Top drive
เกี่ยวกับแท่นขุดเจาะ GDL-350:
แท่นขุดเจาะนี้เป็นอุปกรณ์ขุดเจาะบ่อน้ำอเนกประสงค์ที่รวมความสามารถในการขุดเจาะน้ำและการขุดเจาะอากาศเข้าด้วยกัน มีกระปุกเกียร์ 525 ที่ติดตั้งบนยานพาหนะ ให้การเปลี่ยนเกียร์ที่ราบรื่นและมีประสิทธิภาพ เมื่อเทียบกับการส่งกำลังแบบไฮดรอลิก กระปุกเกียร์ให้ประสิทธิภาพการส่งกำลังเป็นสองเท่าและลดการใช้พลังงานลง 35% ทำให้ประหยัดพลังงานสูง
แท่นขุดเจาะนี้แก้ไขปัญหาที่พบระหว่างการขุดเจาะค้อน DTH อากาศในชั้นดินและประสิทธิภาพการก่อสร้างต่ำของแท่นขุดเจาะแบบหมุนในชั้นหินแข็ง ชั้นกรวด และชั้นกรวด มันมีโซลูชันที่ครอบคลุมโดยการเพิ่มประสิทธิภาพการขุดเจาะและประสิทธิภาพในสภาพทางธรณีวิทยาต่างๆ
คุณสมบัติหลัก:
1. ความเร็วในการเจาะสามารถเข้าถึง 27-901r/min และแรงบิดสูงสุดคือ 10500N.m
2. แท่นขุดเจาะใช้กลไกความเร็วคู่ช่วงชักยาว หัวกำลังกลไก และช่วงชักหัวกำลัง 3500 มม. ซึ่งใช้เพื่อปรับปรุงประสิทธิภาพการขุดเจาะและลดการเกิดอุบัติเหตุจากการอุดตันและการเผาไหม้ของสว่าน
3. แท่นขุดเจาะใช้ปั๊มน้ำมันคู่สำหรับการจ่ายน้ำมัน ใช้ปั๊มเดี่ยวเมื่อทำการเจาะ และใช้ปั๊มสองตัวสำหรับการบรรจบกันเมื่อยกและลดสว่าน การสูญเสียพลังงานมีขนาดเล็กและเวลาเสริมสั้น
4. ใช้แชสซีตีนตะขาบ และช่วงชักกระบอกสูบขาตั้ง 1.5 ม. ซึ่งสามารถโหลดได้โดยอัตโนมัติ ซึ่งสะดวกสำหรับการย้ายและขนส่ง
5. แท่นขุดเจาะสงวนอินเทอร์เฟซการทำงานบางอย่างในระบบกลไกและไฮดรอลิก ซึ่งสามารถขยายได้ตามข้อกำหนดทางเทคโนโลยีของผู้ใช้ที่แตกต่างกัน
ข้อมูลทางเทคนิค
| ความจุ g | ความลึกในการขุดเจาะสำหรับบ่อน้ำ | 300m(152mm~203mm) |
| ขนาด NQ ของการแกนสายไฟ | 450~500m | |
| รูเจาะ (ดอกสว่าน) dia. | Ø75～Ø350mm | |
| มุมเจาะ | 90° | |
| หัวขับ | ความสามารถในการยก | 120KN |
| ความสามารถในการขับเคลื่อน | 85KN | |
| ความเร็วในการหมุน RPM | เดินหน้า:27,51,93,129,156/ 193,247,437,737,901 r/min | |
| ถอยหลัง:48/219 r/min | ||
| แรงบิดสูงสุด | 10500N.m | |
| หน่วยพลังงาน | รุ่นเครื่องยนต์ | YN27GBZ |
| กำลังไฟ/ความเร็วพิกัด | 58KW (65KW optional)/ 2400r/min | |
| ความจุเครื่องกว้านเชิงกล | 4.5 ตัน | |
| ท่อเจาะ | ท่อเจาะ dia. | Ø50/ Ø60 / Ø76/ Ø89mm NQ/ HQ /PQ |
| ความยาวท่อเจาะ | 3000mm | |
| ปั๊มโคลน (อุปกรณ์เสริม) | BW160/ BW200/ BW250 | |
| เครื่องกำเนิดไฟฟ้า (อุปกรณ์เสริม) | ||
| เครื่องหล่อลื่นอากาศ (อุปกรณ์เสริม) | ||
| แชสซีตีนตะขาบ | ความเร็วในการเดิน | 0～2 km/h |
| มุมปีน | สูงสุด 25°~30° | |
| จังหวะขาตั้งสูง | 1.5M | |
| ขนาด | การขนส่ง | 5400*2000*2600mm |
| การทำงาน | 3800*2400*7600mm | |
| น้ำหนักพร้อมตีนตะขาบเหล็ก | 6500kg | |

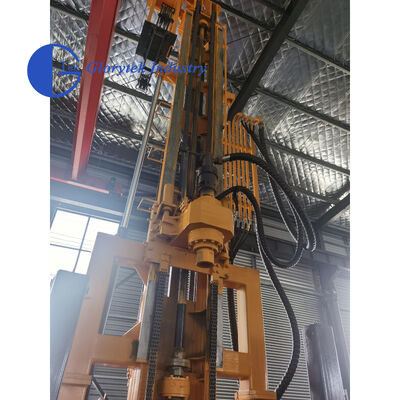

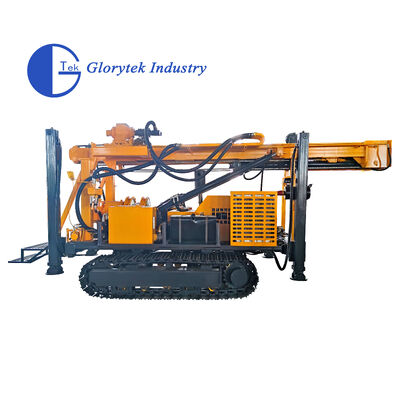

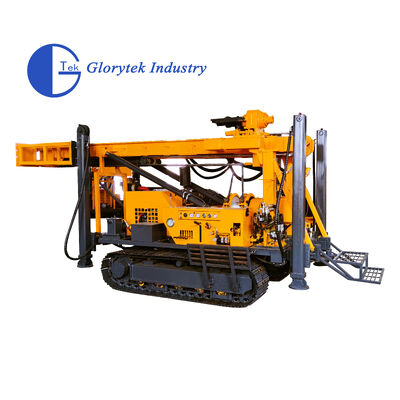

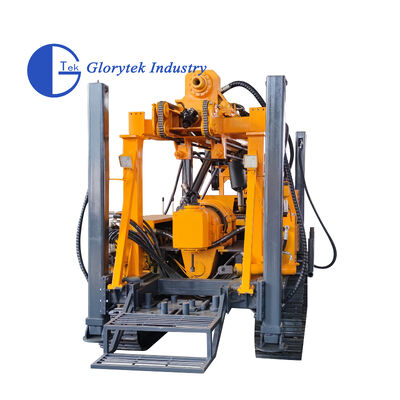

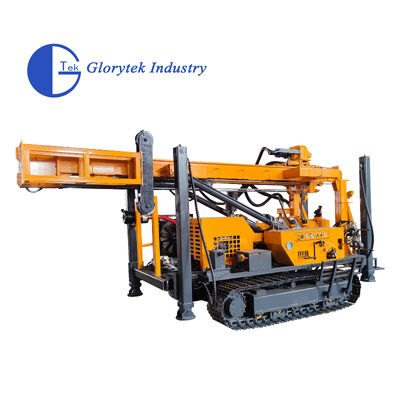

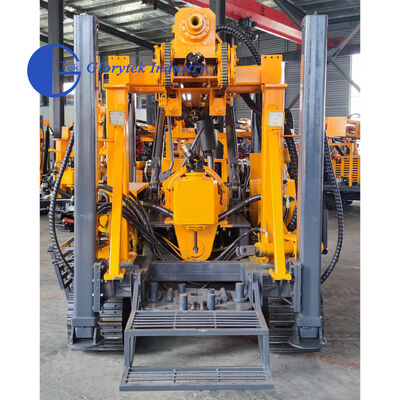

รูปภาพสินค้า
