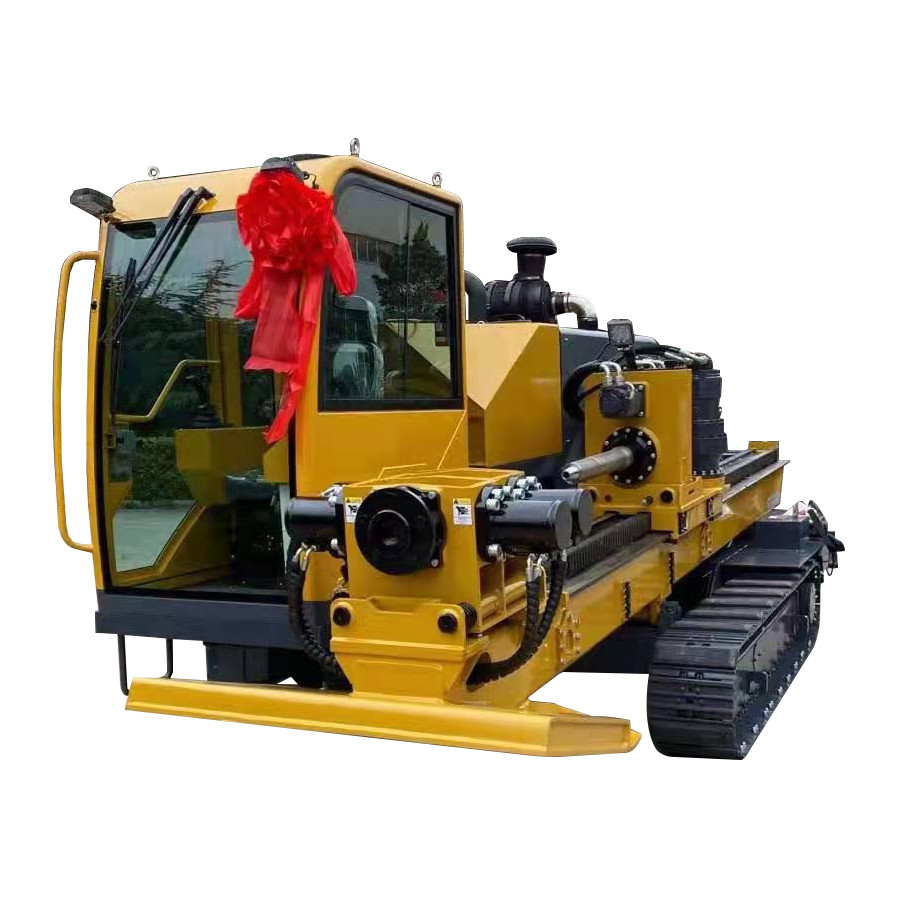

HDD-25 เครื่องเจาะแนวขวาง
คําอธิบาย
HDD25 ระบบเจาะทิศทางแนวขวาเป็นชิ้นเดียวการออกแบบที่เต็มไปด้วยการบรรทุกตัวเอง, ใช้วงจรเปิด, รูปแบบการควบคุมไฮดรอลิก, ระบบไฮดรอลิก, ระบบการส่ง, เครื่องลด,ระบบควบคุมไฟฟ้า, ฯลฯ ถูกคัดเลือกจากผลิตภัณฑ์แบรนด์ในประเทศที่มีชื่อเสียงที่มีความน่าเชื่อถือสูง
วันเทคนิค
1.ชัสซี่
HDD25 ใช้ชาสีรถยนต์ด้วยรถยนต์ด้วยรถยนต์ด้วยรถยนต์ด้วยรถยนต์ด้วยรถยนต์ด้วยรถยนต์ซึ่งมีผลงานที่มั่นคงและมีคุณภาพที่น่าเชื่อถือ.
| ระยะเข็มขัดทาง | 1710 มิลลิเมตร |
| ความกว้างภายนอกของเครื่องขี่ | 2060 มม. |
| ความกว้างของเส้นทาง | 350 มม. |
| ขนาด | ขนาด 1360 mm |
| เครื่องลดการเดิน | IKY252.5A-2900 |
| ความสามารถในการระดับ | 30% |
| ความเร็วในการเดิน | 1.5 กิโลเมตรต่อชั่วโมง |
| น้ําหนัก | 10t |
2ระบบเครื่องยนต์
เลือกเครื่องยนต์คัมมินส์ ทอร์บอชาร์จ ที่มีพลังงานสูงและการปล่อยก๊าซตรงกับระดับที่สามของประเทศ
| รุ่นเครื่อง | QSB5.9-C180-33 |
| พลังประเมิน | 132KW |
| ทอร์คสูงสุด | 800N·m /(1500r/min) |
| ความเร็วปริมาณ | 2200 รอบ/นาที |
| ติดตามมาตรฐานการปล่อย | ประเทศจีน ระยะที่ 3 |
| ปริมาณถังน้ํามัน | 355L |
3ระบบไฮดรอลิก
ทั้งหมุนและผลักดันใช้ระบบไฮดรอลิกเปิด พวกเขาเป็นส่วนประกอบของแบรนด์ที่รู้จักกันในประเทศที่มีคุณภาพที่น่าเชื่อถือ
| ระบบหมุนหัวแรง | ปั๊มหมุน | CBGj80 |
| ความดัน | 200bar | |
| มอเตอร์ | Eaton 6K-490*2 | |
| ระบบผลักดัน-ดึงหัวแรง | ปั๊มดันดึง | CBGj80 |
| ความดัน | 200bar | |
| มอเตอร์ | XM05-200*2 | |
| ปริมาณถังน้ํามันไฮดรอลิก | 450L | |
| น้ํามันไฮดรอลิก | HD46 (-15 °C ~ 40 °C) |
4ระบบไฟฟ้า
| ความตึงของระบบ | DC24V |
| มือหมุนผลักดันดึง | 2SK6T-3XZD2 |
| มือหมุน | 2SK6T-3XZ |
| เครื่องสลับการเดินทาง | ไม่มี |
5- บัมมาร์ท
การใช้กระบอกรองรับด้านหลังเพื่อเปลี่ยนขนาด การปรับมุมการทํางานง่ายและช่วงที่ใหญ่
| มุมการปรับกรอบเจาะ | 2 ~ 24 ° |
6หัวพลังงาน
เครื่องเจาะบ่อจะดําเนินการผลักดัน-ดึงผ่าน rack และ pinion; การลอยของกล่องหัวแรงสามารถป้องกันเส้นท่อเจาะได้อย่างมีประสิทธิภาพ;มอเตอร์คงที่ทําความเข้าใจความเร็วสูงผลักดันและ pullback.
| พลังผลักดัน-ดึงสูงสุด | 275kN |
| ความเร็วสูงสุดในการผลักดัน-ดึง | 35m/min |
| ปมหมุนสูงสุด | 8000 N·m |
| ความเร็วหมุนสูงสุด | 135/68r/นาที |
| ความเร็วสูงสุดของหัวแรง | 3500 มม. |
| เครื่องลดความเร็วแบบหมุน | ไม่มี |
| เครื่องลดแรงดัน-ดึง | ยี่ห้อจีน |
7. แคลมป์
อุปกรณ์การเจาะมีอุปกรณ์หมุนที่ตั้งใจตัวเองในการกั้นและปลดที่สามารถกั้นไม้เจาะได้อย่างมั่นคงและมันยังสะดวกสําหรับการบํารุงรักษาและการแทนที่ของ jaws.
| ทอร์มปอร์คของเชือก | 20000N·m |
| มุมหมุนของเชือก | 20° |
8คาบี้
ห้องนั่งหมุนกันเสียง มีเก้าอี้ปรับได้ พร้อมอุปกรณ์ปรับอากาศเพื่อทําความร้อนและทําความเย็น ซึ่งเพิ่มความสะดวกในการใช้งานของเครื่องเจาะได้มากเครื่องลบกระจกหน้า, ที่นั่งหนังระดับสูงและการตั้งค่าอื่น ๆ เหมาะสําหรับการใช้งาน
| ความกว้างของห้องนั่ง | 950 มม. |
| ความยาวของคาร์บ | 1200 มม. |
9ท่อเจาะ เครื่องเจาะ (ไม่จํากัด)
ท่อเจาะน้ํามันมาตรฐานหรือท่อเจาะที่ไม่มีการขุดเจาะพิเศษได้เลือก; เครื่องเจาะหลังสามารถเป็น เครื่องเจาะแบบ fly-cutter, เครื่องเจาะแบบ barrel และ เครื่องเจาะแบบ flutedขนาดของ joints ที่ปลายทั้งสองของท่อเจาะคือ API NC23.
หมายเหตุ: พลังผลักดัน-ดึงแรงสูงสุดและแรงหมุนสูงสุดที่ท่อเจาะสามารถทนได้ ไม่สามารถบรรลุสูงสุดในเวลาเดียวกัน เพื่อหลีกเลี่ยงการติดระหว่างการใช้ท่อเจาะกรุณาสังเกตความจํากัดแรงหมุนการเชื่อมต่อสูงสุดระหว่างการใช้ท่อเจาะ.
ปริมาตรทางเทคนิคหลัก:
| รายการ | ปริมาตร | |
| เครื่อง | ผู้ผลิต | คัมมินส์ |
| รุ่น | QSB5.9-C180-33 | |
| ประสิทธิภาพ | 132KW | |
| การดึงแรงผลัก | พลังดึง/แรงผลักสูงสุด | 270KN |
| ความเร็วในการดึง / กระตุ้นสูงสุด | 35m/min | |
| การหมุน | ทอร์ค | 8000N.m |
| ความเร็วของสปินด์สูงสุด | 135r/min | |
| ท่อ | กว้าง × ความยาว | φ 73*3000 |
| มุมชันสูงสุด | 24 | |
| เครื่องกระบะบรรทุก | น้ําหนักยก | ไม่มี |
| การขับรถ | สไตล์ | เครื่องลากเหล็ก ขับเอง |
| ความเร็วในการเดินทาง | 1.5 กิโลเมตรต่อชั่วโมง | |
| น้ําหนัก | 10t | |
| ขนาด | L×W×H | 6.0*2.06*2.3m |
การตั้งค่าหลัก
| ปั๊มหมุน | CBGj80 ((ในประเทศ) |
| ปั๊มดัน | CBGj80 ((ในประเทศ) |
| มอเตอร์หมุน | 6K490 ((อีตัน) |
| เครื่องลดความเร็วแบบหมุน | ไม่มี |
| เครื่องผลักดัน | XM05 200 |
| เครื่องลดแรงดัน | G11.09HH-SRI |
| วาล์วหลัก | 2GCJX-G25L |
| 2GCJX-G25L | |
| มือหมุน | 2SK6T-3XZ |
| ดันและดึงมือ | 2SK6T-3XZD2 |
| เครื่องลดความเร็วในการเดิน | IKY252.5A-2900 |
| เครื่องจักรกลไฮดรอลิก | / |
| เครนรถบรรทุก | / |
| หลอดไฮดรอลิก | / |
