เครื่องเจาะ HDD-45/96 HDD
คําอธิบาย
HDD-45/96 เครื่องเจาะแนวขวาง เป็นเครื่องเจาะแบบครบครันในเครื่องเดียว ที่ใช้การชะมัดตัวเอง โดยมีลุ้นเปิดและระบบควบคุมแบบไฮดรอลิก ระบบไฮดรอลิก ระบบส่งส่ง เครื่องลด ระบบควบคุมไฟฟ้าและส่วนประกอบหลักอื่น ๆ ทั้งหมด สินค้าแบรนด์ชื่อดังของจีน ที่มีความน่าเชื่อถือสูง
วันเทคนิค
1.ชัสซี่
HDD-45/96 ใช้ชาสีที่ขับเองด้วยสแตนเลสที่มีความสามารถในการปรับตัวที่แข็งแกร่งและมีความน่าเชื่อถือสูง; มันพร้อมกับเครื่องลดการเดินยี่ห้อดังของจีนผลงานที่มั่นคงและคุณภาพที่น่าเชื่อถือ.
| ระยะขอบรถ: | 1850 มม |
| ความกว้างของเส้นทางภายนอก: | ขนาด 2300 mm |
| ความกว้างของเส้นทาง: | 450 มม. |
| ขนาด: | 1400 มม. |
| เครื่องลดการเดิน: | TBM22 |
| ความสามารถในการจัดระดับ: | 30% |
| ความเร็วในการเดิน: | 1.5 กิโลเมตรต่อชั่วโมง |
| น้ําหนัก: | 16t |
2ระบบเครื่องยนต์ดีเซล
ใช้เครื่องยนต์ดีเซลคัมมินส์ ที่มีพลังงานและการปล่อยไฟฟ้าสูง
| รุ่นเครื่อง | QSC8.3-C260-30 |
| พลังงานระดับ | 194KW |
| ทอร์คแม็กซ์ | 1135N·m / ((1 350r/min) |
| ความเร็วปริมาณ | 2200 รอบ/นาที |
| มาตรฐานการปล่อย | ประเทศจีน ระยะที่ 3 |
| ปริมาณถังน้ํามัน | 350L |
3ระบบไฮดรอลิก
ทั้งหมุนและผลักดัน-ดึง ใช้ระบบไฮดรอลิกที่เปิดออก องค์ประกอบแบรนด์ที่รู้จักกันดีของจีน คุณภาพที่น่าเชื่อถือ
| ระบบหมุนหัวแรง | |
| ปั๊มหมุน: | 90R100 ((Sauer) |
| ความดัน: | 350bar |
| มอเตอร์: | MHP20 ((Poclain) |
| ระบบผลักดัน-ดึงหัวแรง | |
| ปั๊มดันดึง | HP1VO95LRDS ((HIGH-TECH) |
| ความดัน | 350bar |
| มอเตอร์: | A6V107*4 ((High-Tech) |
| ปริมาณถังน้ํามันไฮดรอลิก: | 400L |
| น้ํามันไฮดรอลิก: | HD46 (-15°C ∼40°C) |
4ระบบไฟฟ้า
ความกระชับกําลัง: C24V
มือหมุนดันดึง: 2SK6L/98-3X01ZQ1Q2F4
มือหมุน: 2SK6T1/98-3X01ZF1F2Z4
เครื่องสลับการเดินทาง: ไม่มี
5กล่องเจาะ
ซิลินเดอร์รองรับด้านหน้าและด้านหลังถูกใช้ในการลูฟฟ์พร้อมกัน การปรับมุมการทํางานง่ายและวงกว้าง
มุมการปรับกรอบเจาะ: 0?? 24 °
6- หัวพลังงาน
อุปกรณ์เจาะบ่อจะดําเนินการผลักดันและดึงผ่านราคและพีเนี่ยน; สปินด์ลอยสามารถป้องกันเส้นท่อเจาะได้อย่างมีประสิทธิภาพ; มอเตอร์ที่เปลี่ยนแปลงสามารถทําผลักดันและดึงความเร็วสูง
พลังผลักดัน-ดึงสูงสุด: 960kN
ความเร็วสูงสุดในการผลักดัน-ดึง 32m/min
ทอร์คหมุนสูงสุด 25000 N·m
ความเร็วหมุนสูงสุด 110/55r/min
ความเร็วสูงสุดของหัวแรง: 3800mm
เครื่องลดความเร็วแบบหมุน: ไม่มี
เครื่องลดแรงดันดึง: ผลิตในจีน
7- แคลมป์
อุปกรณ์การเจาะพร้อมกับแคลมปั่นและเชือกหมุนที่ตั้งใจตัวเอง ซึ่งสามารถจับท่อเจาะได้อย่างมั่นคง และการบํารุงรักษาและเปลี่ยนช่องคานง่าย
ทอร์คเชนเลส 45000N·m
มุมหมุนเชือก 20°
8.แท็กซี่
เครื่องเจาะมีห้องนั่งกันเสียงหมุน นั่งปรับได้ พร้อมเครื่องปรับอากาศปรับความร้อนและความเย็น ซึ่งเป็นการปรับปรุงความสะดวกในการใช้งานของเครื่องเจาะ
ไฟฟ้าภายใน เครื่องลบหน้ากระจกหน้ารถ ที่นั่งหนังระดับสูง และระบบอื่นๆ เหมาะสําหรับการใช้งาน
ความกว้างของห้องนั่งรถ 950mm
ความยาวของคาร์บิน 1200mm
9.ท่อเจาะ เครื่องมือเจาะ (ไม่จํากัด)
เครื่องเจาะสามารถทํางานกับท่อเจาะน้ํามันมาตรฐานหรือท่อเจาะ hdd.
รีเมอร์หลัง: รีเมอร์หลังแบบสล็อต, รีเมอร์หลัง Drum และ รีเมอร์หลังชนิด Plate ทั้งหมดมีให้เลือก
หมายเหตุ: พลังผลักดัน-ดึงแรงสูงสุดและแรงหมุนแรงสูงสุดที่ท่อเจาะสามารถทนได้ ไม่สามารถบรรลุสูงสุดได้ในเวลาเดียวกัน เพื่อหลีกเลี่ยงการติดระหว่างการใช้ท่อเจาะกรุณาสังเกตความจํากัดแรงหมุนการเชื่อมต่อสูงสุดในการใช้ท่อเจาะ
ปริมาตรเทคนิคหลัก
| รายการ | ปริมาตร | |
| ผู้ผลิต | คัมมินส์ | |
| รุ่น | QSC8.3-C260-30 | |
| เครื่อง | ประสิทธิภาพ | 194KW |
| พลังดึง/แรงผลักสูงสุด | 960KN | |
| การดึงแรงผลัก | ความเร็วในการดึง / กระตุ้นสูงสุด | 32m/min |
| ทอร์ค | 25000N.m | |
| การหมุน | ความเร็วของสปินด์สูงสุด | 110r/min |
| ท่อ | กว้าง × ความยาว | φ 89*3000 |
| มุมชันสูงสุด | 24 | |
| เครื่องกระบะบรรทุก | น้ําหนักยก | ไม่มี |
| การขับรถ | สไตล์ | เครื่องลากเหล็ก ขับเอง |
| ความเร็วในการเดินทาง | 1.5 กิโลเมตรต่อชั่วโมง | |
| น้ําหนัก | 12t | |
| ขนาด | L×W×H | 7.5*2.3*2.6 |
| ปั๊มหมุน | 90R100 ((Sauer) | |
| ปั๊มดัน | HP1VO95LRDS ((HIGH-TECH) | |
| มอเตอร์หมุน | MHP20 ((Poclain) | |
| เครื่องลดความเร็วแบบหมุน | ไม่มี | |
| เครื่องผลักดัน | A6V107*4 ((High-Tech) | |
| เครื่องลดแรงดัน | MN2E295C1G31.25-A107 | |
| วาล์วหลัก | hvsp15 ((Hengli) | |
| มือถือ | 2SK6T1/98-3X01ZF1F2Z4 | |
| มือถือ | 2SK6T1/98-3X01ZF1F2Z4 | |
| เครื่องลดความเร็วในการเดิน | JT08VK | |
| เครื่องจักรกลไฮดรอลิก | / | |
| เครนรถบรรทุก | 2.3t | |
| หลอดไฮดรอลิก | มานูลี | |

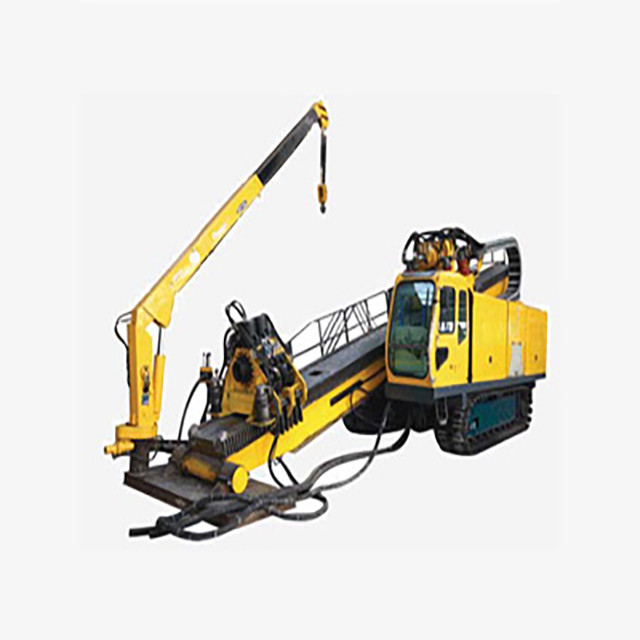

ภาพสินค้า
