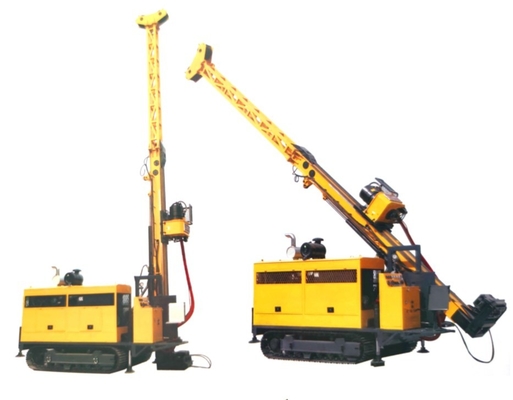

GLDX-5A(5C) แท่นขุดเจาะสำรวจตัวอย่างแกนไฮดรอลิกเต็มรูปแบบ
แท่นขุดเจาะแกนไฮดรอลิกแบบเต็มรุ่นใหม่ GLDX-5A(5C) ได้รับการพัฒนาโดยใช้เทคนิคขั้นสูงของอุปกรณ์ชนิดเดียวกันทั้งในประเทศและต่างประเทศแท่นขุดเจาะมีการออกแบบที่เหมาะสมและมีประสิทธิภาพที่เหนือกว่าใช้งานง่ายและบำรุงรักษา
แท่นขุดเจาะใช้ระบบขับเคลื่อนไฮดรอลิกเต็มรูปแบบ เคลื่อนที่ด้วยยางดึง (พร้อมอุปกรณ์เลี้ยว) หรือตัวคลานเอง (เป็นทางเลือก)
หัวเจาะขับเคลื่อนด้วยมอเตอร์แบบแปรผันพร้อมฟังก์ชันการเปลี่ยนเกียร์แบบกลไกสองความเร็ว การเปลี่ยนความเร็วแบบไร้ขั้นตอนพร้อมโครงสร้างขั้นสูงและเรียบง่าย
โรเตเตอร์ถูกป้อนและขับเคลื่อนด้วยระบบที่เชื่อมต่อแกนหมุนและกระบอกน้ำมันด้วยโซ่
ระบบมีฟังก์ชัน หากก้านลูกสูบของกระบอกสูบน้ำมันเคลื่อนที่เป็นระยะทางหนึ่ง หัวเจาะเคลื่อนที่จะเพิ่มระยะทางเป็นสองเท่า
เสาสามารถปรับได้ในช่วงมุม 0 ถึง 90 องศาสำหรับหลุมเจาะที่มีจุดศูนย์ถ่วงต่ำและเสถียรภาพที่ดีของตัวเครื่องโดยรวม
แท่นขุดเจาะช่วยให้ผู้ปฏิบัติงานมีขอบเขตการมองเห็นที่ดีและสภาพการทำงานที่กว้างและสะดวกสบาย
อุปกรณ์ดูสวยในโครงสร้างโดยรวมและรวบรวมแนวคิดการออกแบบที่เน้นผู้คนเป็นหลัก
| เครื่องยนต์ดีเซล | แบบอย่าง | Cummins 6CTA8.3-C195 (เทอร์โบชาร์จเจอร์และระบายความร้อนด้วยน้ำ) |
| การกระจัด | 8.3 ลิตร (2.19 แกลลอนสหรัฐ) | |
| พลัง | 145kW (195HP) | |
| จัดอันดับ RPM (การตั้งค่าจากโรงงาน) | 2200rpm | |
| ความสามารถในการเจาะ | บีคิว | 1,500 ม. (4,920 ฟุต) |
| นค | 1300 ม. (4264 ฟุต) | |
| กองบัญชาการ | 1,000 ม. (3280 ฟุต) | |
| พี.คิว | 680 ม. (2230 ฟุต) | |
| หัวเจาะ | มอเตอร์หมุน | มอเตอร์ไฮดรอลิกคู่ - แปรผันและย้อนกลับได้ |
| ผู้สร้าง:SAUER-DANFOSS | ||
| รอบต่อนาที | สองกะ / การเปลี่ยนแปลงแบบไม่ต่อเนื่อง 0-1145 รอบต่อนาที | |
| อัตราส่วน | 1 8.776:1 | |
| 2 2.716:1 | ||
| เครื่องเปิดหัว | ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก | |
| สูงสุดแรงบิด | 4650 นิวตันเมตร (3427 ปอนด์·ฟุต) | |
| ถือเส้นผ่านศูนย์กลาง | 121 มม. (4.76 นิ้ว) | |
| สูงสุดความสามารถในการยกของ Spindle | 150 กิโลนิวตัน (33720 ปอนด์) | |
| สูงสุดพลังการให้อาหาร | 75 กิโลนิวตัน (16,860 ปอนด์) | |
| แพ็คเกจปั๊มหลัก | Axial Piston Variable Displacement Triplex Pump สำหรับการขับเคลื่อนการหมุนของหัวเจาะ, รอกหลัก, ปั๊มโคลน & Line Winch | ผู้ผลิต: DANFOSS |
| ปั๊มที่ 1:150LPM ที่ 31.5MPa | ||
| ปั๊มที่ 2:120LPM ที่ 28MPa | ||
| ปั๊มตัวที่ 3:120 LPM ที่ 28MPa | ||
| ถังไฮดรอลิค | ความจุ | 420 ลิตร (111 US แกลลอน) |
| ความจุของรอกหลัก | ความเร็วในการยก (สายเดี่ยว) | 44m / นาที (กลองเปล่า) |
| แรงยก (สายเดี่ยว) | 77kN (17310 ปอนด์) | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 18 มม. (0.71 นิ้ว) | |
| ความยาวของลวดเหล็ก | 60 ม. (196.85 ฟุต) | |
| ความจุของรอกสลิง | ความเร็วในการยก (สายเดี่ยว) | 100 ม./นาที (ดรัมเปล่า) |
| แรงยก (สายเดี่ยว) | 12 kN (2698 lbf) (กลองเปล่า) | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 6 มม. (0.24 นิ้ว) | |
| ความยาวของลวดเหล็ก | 1,500 ม. (4,920 ฟุต) | |
| เสา | ความสูงของเสา | 11.2 ม. (37.74 ฟุต) |
| เสาปรับมุม | 0°—90° | |
| มุมเจาะ | 45°—90° | |
| จังหวะการให้อาหาร | 3800 มม. (150 นิ้ว) | |
| จังหวะลื่นไถล | 1100 มม. (43.3 นิ้ว) | |
| ฟีดดึง | 15,000 กก. (33,075 ปอนด์) | |
| ฟีดแรงขับ | 7500 กก. (16538 ปอนด์) | |
| ปั๊มโคลน | พิมพ์ | ลูกสูบปั๊มลูกสูบ Triplex |
| แบบอย่าง | BW250 | |
| จังหวะ | 100 มม. (3.9 นิ้ว) | |
| ปริมาณเอาต์พุต | 250,145, 90, 52 ลิตร/นาที (66, 38, 24, 14 US แกลลอน/นาที) | |
| ปล่อยแรงดัน | 2.5, 4.5, 6.0, 6.0 เมกะปาสคาล (363, 653, 870, 870 psi) | |
| ที่หนีบเท้า | ขอบเขตการหนีบ | 55.5-117.5 มม. (2.18-4.63 นิ้ว) |
| รูทะลุ Ф154มม. (6.06 นิ้ว) | ||
| ประเภทตีนตะขาบเหล็ก | น้ำหนัก | 13,000 กก |
| ขนาด (ยาว x กว้าง x สูง) | 6250×2240×2750มม.((20.5×7.34×9.02 ฟุต)) | |
| ประเภทการวาดยาง | น้ำหนัก | 10,000 กก |
| ขนาด (ยาว x กว้าง x สูง) | 6250×2200×2730 มม. (20.5×7.22×8.96 ฟุต)) |
Glorytek Industry (Beijing) Co., Ltd เป็นผู้ผลิตและจำหน่ายอุปกรณ์เจาะและเครื่องมือเจาะระดับมืออาชีพด้วยประสบการณ์กว่า 20 ปีเราได้รับการสนับสนุนและช่วยเหลือจากทีม R & D และวิศวกรที่มีประสบการณ์สูง ซึ่งช่วยให้เราสามารถดำเนินโครงการที่ได้รับมอบหมายทั้งหมดได้สำเร็จตามความต้องการของลูกค้า
Glorytek Drill เป็นหนึ่งในสมาชิกที่สำคัญที่สุดของ “Sundrill Corporation” โรงงานของเราครอบคลุมพื้นที่ 250,000 ตร.ม. พื้นที่ก่อสร้างประมาณ 150,000 ตร.ม. มีเครื่องจักร ศูนย์ประมวลผล CNC เครื่องเชื่อมแรงเสียดทาน อุปกรณ์ทดสอบ ฯลฯ มากกว่า 200 ชุดและพนักงานมากกว่า 600 คนผลิตภัณฑ์ของเราได้ส่งออกไปแล้วกว่า 60 ประเทศทั่วโลก
ถาม: เราจะเลือกแท่นขุดเจาะบ่อน้ำที่เหมาะสมได้อย่างไร
ตอบ: โดยปกติแล้ว เราแนะนำรุ่นที่เหมาะสมตามความลึกของการเจาะ เส้นผ่านศูนย์กลางของรูเจาะและสภาพชั้นในหน้างาน
ถาม: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
ตอบ: เราเป็นบริษัทแบบบูรณาการที่เชี่ยวชาญด้านการผลิตและการส่งออก
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: เราสามารถยอมรับ T / T, L / C ได้
ถาม: MOQ ของคุณคืออะไร?ระยะเวลาในการจัดส่งนานแค่ไหน?
ตอบ: MOQ ของเราคือ 1 ชุดโดยปกติสำหรับแท่นขุดเจาะ ระยะเวลาในการจัดส่งประมาณ 25-30 วันหลังจากได้รับการชำระเงิน เครื่องมือแท่นขุดเจาะจะใช้เวลาประมาณ 15 วัน
ถาม:.รับประกันนานแค่ไหน?
A: ระยะเวลาการรับประกันสำหรับเมนเฟรมคือหนึ่งปี (ไม่รวมชิ้นส่วนสึกหรออย่างรวดเร็ว)
ถาม: เราสามารถพิมพ์โลโก้ของฉันลงบนผลิตภัณฑ์ได้หรือไม่?
ตอบ: ใช่เราทำได้เราสนับสนุน OEM
