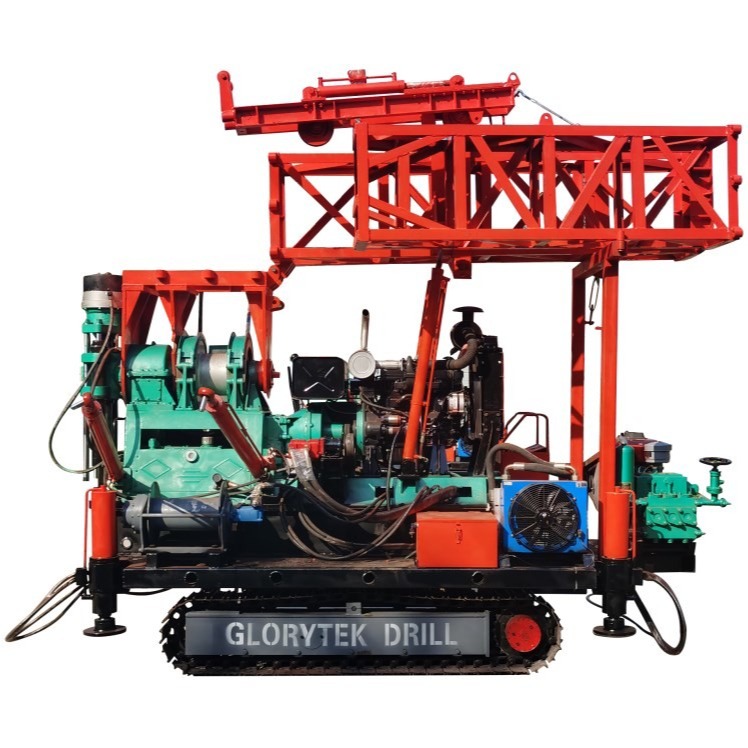

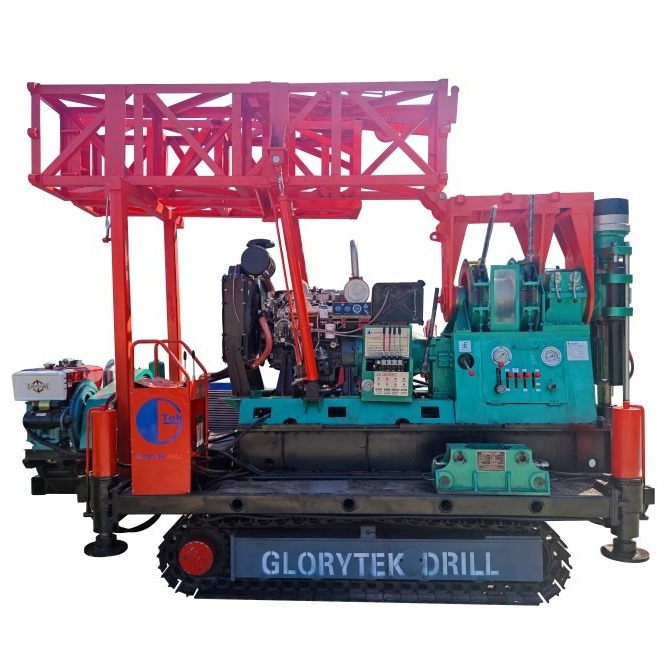

XY-4 แท่นขุดเจาะสำรวจการคว้านเพชรความลึกปานกลางตื้นพร้อมเครื่องมือเจาะ
เกี่ยวกับ XY-3 DRILL RIG:
XY-4 เป็นแท่นเจาะแกนตื้น/รูกลางไม่เพียง แต่สามารถใช้เจาะบิตคาร์ไบด์สำหรับธรณีวิทยาวิศวกรรมเท่านั้น
การสำรวจและการสำรวจของเหลวชั้นตื้นทางอุทกวิทยาและการสำรวจก๊าซธรรมชาติ แต่ยังรวมถึงการเจาะบิตเพชรที่มีเส้นผ่านศูนย์กลางขนาดเล็กสำหรับการสำรวจแร่ที่เป็นโลหะ อโลหะ และของแข็งมีการใช้กันอย่างแพร่หลายในการขุดเจาะสำรวจพลังงาน การก่อสร้างทางหลวง/ทางรถไฟ วิศวกรรมไฟฟ้าพลังน้ำ วิศวกรรมโยธา ฯลฯ
คุณสมบัติ:
1. แท่นเจาะมีลักษณะเด่นคือความเร็วในการหมุนที่สูงขึ้นและช่วงความเร็วที่สมเหตุสมผล ช่วงระดับความเร็วที่ใหญ่กว่าและแรงบิดความเร็วต่ำที่มากกว่าใช้ได้กับการเจาะแกนเส้นผ่านศูนย์กลางเล็กด้วยดอกเพชร และยังสามารถตอบสนองความต้องการของการเจาะแกนเส้นผ่านศูนย์กลางใหญ่ด้วยดอกอัลลอยด์แข็งและการเจาะรูทางวิศวกรรมต่างๆ
2. ใช้กล่องเกียร์และคลัตช์ของยานพาหนะโดยมีโครงสร้างที่เรียบง่ายและเค้าโครงที่มีเหตุผลทุกส่วนถูกเปิดเผยโดยไม่มี
ซ้อนทับกัน ง่ายต่อการบำรุงรักษา ให้บริการ และซ่อมแซม
3. มีเกียร์ถอยหลังสองเกียร์สำหรับจัดการกับอุบัติเหตุในหลุม โดยมีความแข็งแรงของแรงงานต่ำและการทำงานที่ปลอดภัย
4. ปั๊มเกียร์ไฮดรอลิกใช้ปั๊มน้ำมันเฉพาะของยานพาหนะ ซึ่งแขวนอยู่บนกล่องเกียร์โดยตรง มีโครงสร้างที่กะทัดรัดและง่ายต่อการถอดประกอบและซ่อมแซม
5. แท่นขุดเจาะมีน้ำหนักเบา ถอดประกอบและเคลื่อนย้ายได้ง่าย พร้อมใช้งานในพื้นที่ภูเขา
6. มีการติดตั้งเครื่องมือที่เพียงพอซึ่งเอื้อต่อการควบคุมสถานการณ์ในหลุมโดยมีที่จับสำหรับใช้งานไม่กี่อันและโดดเด่นด้วยรูปแบบที่มีเหตุผลและการทำงานที่ยืดหยุ่นและเชื่อถือได้
7. เครื่องสามารถเคลื่อนที่ได้อย่างมั่นคงและคงที่โครงรถแข็งแรง มีจุดศูนย์ถ่วงต่ำและทรงตัวได้ดีในระหว่างปั่น
การเจาะด้วยความเร็วสูง
8. มีการใช้หัวจับลูกสูบไฮดรอลิกพร้อมการหนีบที่เชื่อถือได้และไม่ทำให้ท่อขับเสียหาย
ข้อกำหนดทางเทคนิค:
พารามิเตอร์ทางเทคนิค:
| 1. ข้อกำหนดพื้นฐานของแท่นขุดเจาะแกนหลักรุ่น XY-4 Skid | |||
| ความลึกของการเจาะ | 1,000 ม. (Φ42มม. แท่งปกติ) | ||
| 700 ม. (Φ50มม. ก้านปกติ) | |||
| 1,000m (ก้าน BQ) | |||
| 700m (ก้าน NQ) | |||
| มุมหมุนของแกนหมุน | 0~360° | ||
| ขนาด (L×W×H) ไม่รวมตีนตะขาบ | 2710×1100×1750มม | ||
| น้ำหนักของ Rig (ไม่รวมหน่วยพลังงาน)) | 1720กก | ||
| 2.Rotator (ติดตั้งหน่วยพลังงาน 52kW, 2200r / min) | |||
| ความเร็วในการหมุนแกนหมุน | บวกด้วยความเร็วต่ำ | 148；274；392；569รอบ/นาที | |
| บวกด้วยความเร็วสูง | 456；841；1201；1747รอบ/นาที | ||
| ลบด้วยความเร็วต่ำ | 122 รอบ/นาที | ||
| ลบในความเร็วสูง | 338 รอบ/นาที | ||
| จังหวะของแกนหมุน | 600มม | ||
| สูงสุดความสามารถในการยกของแกนหมุน | 80kN | ||
| สูงสุดแรงกดของแกนหมุน | 60kN | ||
| สูงสุดแรงบิดของแกนหมุน | 3355N·ม | ||
| ID ของแกนหมุน | 68มม | ||
| 3. กว้าน | |||
| สูงสุดแรงยก | 45kN | ||
| ความเร็วในการยก (ชั้นที่ 3) | 0.82；1.51；2.16；3.15m/s | ||
| เส้นผ่านศูนย์กลางของลวดเหล็ก | 16มม./19มม | ||
| ความจุดรัมสำหรับลวด | 90ม | ||
| 4. Rig อุปกรณ์เดินทางบนลื่นไถล | |||
| จังหวะการเลื่อนของกระบอกสูบ | 460มม | ||
| ระยะทางสูงสุดถึงรูหลังจากระยะถอยกลับของส่วนหน้าของแท่นขุดเจาะ | 310มม | ||
| 5. ระบบไฮดรอลิค | |||
| ตั้งค่าแรงดันการทำงานของระบบ | 8MPa | ||
| การแทนที่ปั๊มเกียร์ไฮดรอลิก | 20มล./รอบ | ||
| 6. หน่วยพลังงาน | |||
| แบบอย่าง | Y2-200L-4 มอเตอร์ไฟฟ้า | เครื่องยนต์ดีเซล | เครื่องยนต์ดีเซล |
| พลัง | 37kW | 52kW | 42kW |
| รอบต่อนาที | 1480 รอบ/นาที | 2200r/นาที | 1500r/นาที |
ข้อมูลบริษัท
เรามีประสบการณ์มากกว่า 20 ปีในการจัดหาแท่นขุดเจาะหลักประเภทต่างๆสำหรับโครงการที่มีความลึกและเส้นผ่านศูนย์กลางรูต่างกัน เราสามารถจัดหาแท่นเจาะหลักที่เหมาะสมได้หลายแบบเราสามารถจัดหาแท่นขุดเจาะแบบลื่นไถลแบบตีนตะขาบและแบบเทรลเลอร์เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าที่แตกต่างกันยินดีต้อนรับสู่การสอบถาม
รับประกันหลังการขาย
การรับประกันของแท่นเจาะหลัก:
(1) ภายในระยะเวลาปีแรกหลังจากการส่งมอบ ชิ้นส่วนหลักของ Core Drill Rig รับประกันว่าจะจัดหาให้ฟรีเมื่อเกิดปัญหาจากปัญหาคุณภาพ
(2) บริการที่ไซต์งาน: หากจำเป็น วิศวกรด้านเทคนิคของเราสามารถส่งไปยังไซต์งานเพื่อรับบริการด้านเทคนิค
แต่ค่าตั๋ว ที่พัก ค่าอาหาร ค่าบริการจะอยู่ในบัญชีของผู้ซื้อ
(3) จะต้องให้ความช่วยเหลือหลังการขายอย่างทันท่วงทีตลอดเวลา
