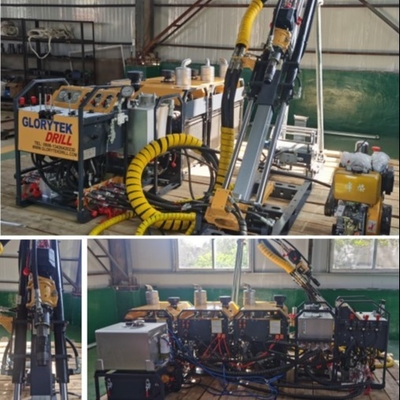

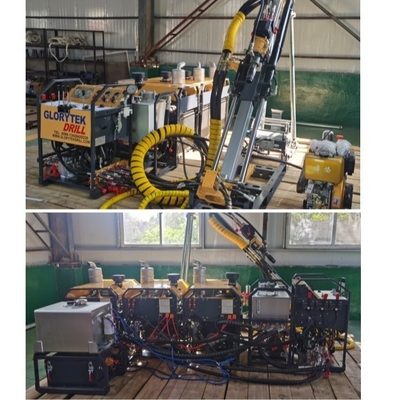

BQ NQ HQ Wireline Coring แท่นขุดเจาะสำรวจแบบพกพาสำหรับการเจาะ 300m 800m
คำอธิบาย:
GL300E/GL500E/GL800E ซีรีส์คือรุ่นตัวแทนของแท่นเจาะแกนแบบพกพา เหมาะสำหรับการเจาะรูตื้นและลึกปานกลาง
คุณสมบัติ:
1. แท่นขุดเจาะแบบพกพาใช้เทคโนโลยีการควบคุมแบบบูรณาการของระบบไฟฟ้า และตระหนักถึงการควบคุมเครื่องยนต์ทั้งหมดบนคอนโซล
2. แคลมป์มีฟังก์ชันป้องกันการสูญเสียแรงดัน ซึ่งปลอดภัย เชื่อถือได้ และตอบสนองอย่างรวดเร็วเพื่อป้องกันการหลุดออกโดยไม่ได้ตั้งใจ
3. ฟังก์ชันช่องว่างการเลื่อนแบบปรับได้ที่ไม่เหมือนใครของหัวจ่ายไฟช่วยให้สัมผัสใกล้ชิดระหว่างพื้นผิวรางเสาและแคร่ ช่วยลดการสั่นสะเทือนในการเจาะ และรับประกันการร่วมแกนร่วมในการเจาะ
4. ใช้เครื่องยนต์แบบพกพาที่มีพลังงานสำรองสูงด้วยการปรับการกำหนดค่าระบบให้เหมาะสม จึงสามารถปรับปรุงความสามารถในการปรับตัวให้เข้ากับงานในที่ราบสูงได้อย่างเต็มที่
5. เสากระโดงรวม ซึ่งสามารถหดได้โดยอัตโนมัติ มีโครงสร้างที่กะทัดรัด มั่นคง และเชื่อถือได้
6. ระบบบำบัดโคลนแท่นขุดเจาะแบบพกพาที่เป็นกรรมสิทธิ์ของบริษัทใช้ปั๊มโคลนแรงดันสูงแบบกำหนดเอง ซึ่งมีน้ำหนักเบา ชีพจรเล็ก และใช้งานง่าย
7. กระบวนการผลิตระดับไฮเอนด์ของอุตสาหกรรมคุณภาพดีเยี่ยม
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | GL300E | GL500E | GL800E |
| ความลึกของการเจาะ | |||
| ข | 320ม | 580ม | 800ม |
| เอ็น | 220ม | 380ม | 600ม |
| ชม | 80ม | 180ม | 260ม |
| หมายเหตุ: ความลึกของการเจาะขึ้นอยู่กับค่าทางทฤษฎี และความสามารถความลึกของการเจาะเฉพาะจะพิจารณาจากสภาพการทำงานจริงและวิธีการในกระบวนการ | |||
| ระบบพลังงาน | |||
| เครื่องยนต์ดีเซล | V2410T X1 | V2410T X2 | V2410T X3 |
| พลัง | 41กิโลวัตต์ | 82Kw | 123Kw |
| ความเร็วในการหมุน | 3000รอบต่อนาที | 3000rpm | 3000rpm |
| ระบบไฟฟ้า | 12V | 12V | 12V |
| ระบบไฮดรอลิค | |||
| ปั๊มหลัก | 17MPa | 21MPa | 21MPa |
| ปั๊มเสริม | 15MPa | 17MPa | 17MPa |
| การหล่อเย็นน้ำมันไฮดรอลิค | ระบายความร้อนด้วยอากาศ / ระบายความร้อนด้วยน้ำ | ระบายความร้อนด้วยอากาศ / ระบายความร้อนด้วยน้ำ | ระบายความร้อนด้วยอากาศ / ระบายความร้อนด้วยน้ำ |
| ระบบการให้อาหาร | |||
| จังหวะการให้อาหาร | 1.8ม | 1.8ม | 1.8ม |
| กำลังให้อาหาร | 45kN | 55kN | 65kN |
| แรงยก | 90kN | 110kN | 130kN |
| มุมเจาะ | 45°-90° | 45°-90° | 45°-90° |
| ความเร็วในการยก | 114ม./นาที | 114ม./นาที | 114ม./นาที |
| ความยาวท่อเจาะ | 1.5ม | 1.5ม | 1.5ม |
| หัวโรตารี่ | |||
| พลัง | มอเตอร์ไฮดรอลิค | มอเตอร์ไฮดรอลิค | มอเตอร์ไฮดรอลิค |
| ขับ | สปินเดิลไดรฟ์ | สปินเดิลไดรฟ์ | สปินเดิลไดรฟ์ |
| ท่อเจาะที่เหมาะสม (สูงสุด) | 114มม | 114มม | 114มม |
| สูงสุดความเร็วในการหมุน | 1200rpm | 1200rpm | 1200rpm |
| สูงสุดแรงบิด | 580Nm | 680Nm | 680Nm |
| กว้านสาย | |||
| ความจุลวดสลิง | 500ม | 800ม | 800ม |
| ยกความตึงเครียด | ดรัมเชือกเปล่า: 10.4kN | ดรัมเชือกเปล่า: 11.9kN | ดรัมเชือกเปล่า: 11.9kN |
| กลองเต็มเชือก: 4kN | กลองเต็มเชือก: 5kN | กลองเต็มเชือก: 5kN | |
| ความเร็วในการยก | 90 ม./นาที | 114ม./นาที | 114ม./นาที |
| แคลมป์เจาะท่อ | |||
| สูงสุดรหัส | 114มม | 114มม | 114มม |
| ความจุหนีบ | 13000กก | 13000กก | 13000กก |
| ท่อเจาะที่เหมาะสม (OD) | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| เส้นผ่านศูนย์กลางแกน (OD) | 36mm-85mm | 36mm-85mm | 36mm-85mm |
| หน่วยปั๊มโคลน (อุปกรณ์เสริม) | |||
| ปั๊มโคลน | ปั๊มแรงดันสูงแบบลูกสูบ | ปั๊มแรงดันสูงแบบลูกสูบ | ปั๊มแรงดันสูงแบบลูกสูบ |
| ประเภทไดรฟ์ | ไดรฟ์อิสระ | ไดรฟ์อิสระ | ไดรฟ์อิสระ |
| การไหลและความดัน | 100Lpm, 20bar | 120Lpm, 40bar | 120Lpm, 40bar |
| หน่วยจ่ายน้ำ (ไม่จำเป็น) | |||
| ปั๊มน้ำ | ปั๊มแรงดันสูงแบบลูกสูบ | ปั๊มแรงดันสูงแบบลูกสูบ | ปั๊มแรงดันสูงแบบลูกสูบ |
| แบบฟอร์มไดรฟ์ | เครื่องยนต์ดีเซล (7.3KW) | เครื่องยนต์ดีเซล (7.3KW) | เครื่องยนต์ดีเซล (7.3KW) |
| การไหลและความดัน | 100Lpm, 70bar | 100Lpm, 70bar | 100Lpm, 70bar |
| น้ำหนักแท่นเจาะ | |||
| หน่วยพลังงาน | 180กก.*1 | 180กก.*2 | 180กก.*3 |
| หน่วยปฏิบัติการ | 120กก | 120กก | 120กก |
| หน่วยถังน้ำมัน (โหลดเต็ม) | 120กก | 130กก | 130กก |
| หน่วยปั๊มโคลน (อุปกรณ์เสริม) | 50กก | 50กก | 50กก |
| น้ำหนักการทำงาน (ประมาณ) | 1040กก | 1200กก | 1200กก |
| สูงสุดถอดชิ้นส่วนจำนวน | 10 | 12 | 12 |
ข้อมูลบริษัท
เรามีประสบการณ์มากกว่า 20 ปีในการจัดหาแท่นขุดเจาะหลักประเภทต่างๆสำหรับโครงการที่มีความลึกและเส้นผ่านศูนย์กลางรูต่างกัน เราสามารถจัดหาแท่นเจาะหลักที่เหมาะสมได้หลายแบบเราสามารถจัดหาแท่นขุดเจาะแบบลื่นไถลแบบตีนตะขาบและแบบเทรลเลอร์เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้าที่แตกต่างกันยินดีต้อนรับสู่การสอบถาม
รับประกันหลังการขาย
การรับประกันของแท่นขุดเจาะหลัก:
(1) ภายในระยะเวลาปีแรกหลังจากการส่งมอบ ชิ้นส่วนหลักของ Core Drill Rig รับประกันว่าจะจัดหาให้ฟรีเมื่อเกิดปัญหาจากปัญหาคุณภาพ
(2) บริการที่ไซต์งาน: หากจำเป็น วิศวกรด้านเทคนิคของเราสามารถส่งไปยังไซต์งานเพื่อรับบริการด้านเทคนิค
แต่ค่าตั๋ว ที่พัก ค่าอาหาร ค่าบริการจะอยู่ในบัญชีของผู้ซื้อ
(3) จะต้องให้ความช่วยเหลือหลังการขายอย่างทันท่วงทีตลอดเวลา
