Fix Bend 120mm 5 Stages ลงหลุม มอเตอร์โคลนสำหรับการเจาะแนวนอน
มอเตอร์ ลงหลุม ประกอบด้วยส่วนประกอบห้าชุด ได้แก่ ตลับลูกปืน ส่วนกำลัง ข้อต่อ วาล์วกันตก และบายพาส
ชุดประกอบวาล์วบายพาสประกอบด้วยตัววาล์ว แกนวาล์ว ปลอกวาล์ว สปริง แผ่นตะแกรง ซีลและวงแหวน
Anti-Drop Assembly ประกอบด้วย Anti-drop Sub, Anti-drop Screw และ Anti-drop rod
หน้าที่ของ coupling Assembly ของ coupling คือการแปลงการเคลื่อนที่ของดาวเคราะห์เป็นการหมุนคงที่ของส่วนกำลังเพื่อส่งแรงบิดและความเร็วจากมอเตอร์ในส่วนกำลัง แต่บางส่วนเป็นข้อต่อแบบยืดหยุ่น
ชุดประกอบกำลังไฟฟ้าประกอบด้วยสเตเตอร์และโรเตอร์สเตเตอร์ทำโดยการบีบปลอกยางที่ผนังท่อเหล็กมีรูปแบบโครงสร้างเกลียวที่มีพารามิเตอร์ทางเรขาคณิตบางอย่างโรเตอร์เป็นแกนสกรูชุบโครเมียม
การประกอบแบริ่งคือการส่งแรงไดนามิกแบบหมุนของมอเตอร์ไปยังดอกสว่าน ในขณะเดียวกันก็ทนต่อแรงในแนวแกนและแรงในแนวรัศมีจากน้ำหนักเจาะ
คุณสมบัติของมอเตอร์ Down-hole ปรับมุมก้มได้

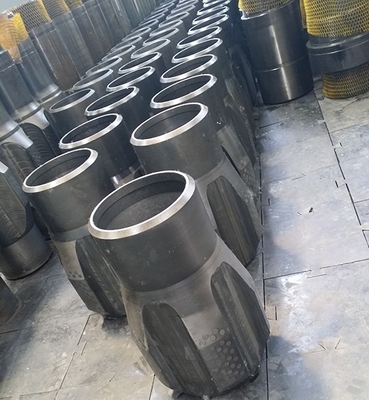

สามารถปรับมุมโค้งงอของมอเตอร์แบบรูเจาะที่หัวหลุมได้ตัวกันโคลงที่มีรูปร่างและขนาดต่างกันสามารถเปลี่ยนแปลงได้ตามความต้องการที่แตกต่างกัน
คุณสมบัติของ Near Bit Down-hole Motor
ติดตั้งจุดวัดของเครื่องมือวัดในมอเตอร์ ลงหลุม ซึ่งใกล้กับบิตเจาะแท่นเจาะมีความแม่นยำและเชื่อถือได้มากขึ้น
| เ | 5LZ120×7.0(Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| แบบอย่าง | 4755635 | 4755645 | 4755650 | 4757829 | ||
| เ | ใน | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 | 57/8– 77/8 149.2-200 |
| ขนาดบิต | มม | |||||
| เ | ใน | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 |
| OD | มม | |||||
| 可调角度ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数กลีบ | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数ขั้นตอน | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| เ | MPa | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| ความกดดัน | PSI | 421 | ||||
| เ อัตราการไหล | ลิตร/วินาที | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| . | L/r | 4.0 0.95 | 4.8 0.8 | 4.0 0.95 | 7.6 0.5 | 12.59 |
| การไหลต่อการปฏิวัติ | r/gal | 0.3 | ||||
| เ | rpm | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| ความเร็วบิต | ||||||
| เ | น·ม | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| แรงบิด | Ft-lbs | 3429 | ||||
| 最大扭矩 Max.torque | น·ม | 2550 พ.ศ. 2423 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-lbs | 5140 | |||||
| เ | กิโลวัตต์ | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| กำลังขับ | HP | 30.8-59 | ||||
| เ | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| น้ำหนักต่อบิต | ปอนด์ | 8800 | ||||
| 大钻压 แม็กซ์น้ำหนักต่อบิต | KN ปอนด์ | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹การเชื่อมต่อ (REG) | ด้านบน (กล่อง) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| ล่าง (กล่อง) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

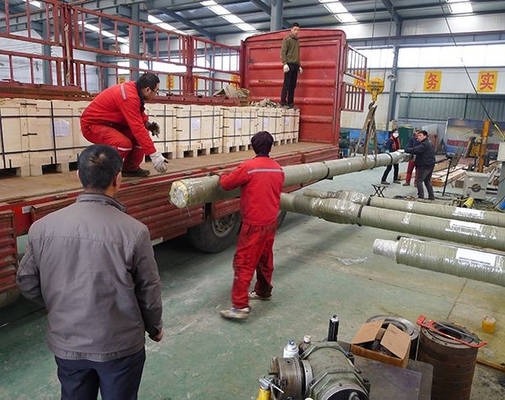

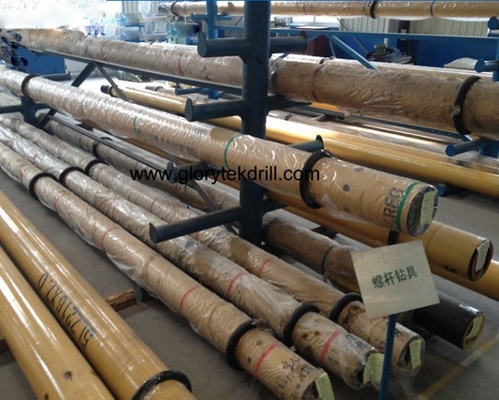

การบรรจุ: บรรจุภัณฑ์ส่งออกมาตรฐานสำหรับมอเตอร์โคลน ลงหลุม
การจัดส่ง: ปกติ 10-15 วันหลังจากชำระเงินขั้นสูงของคุณ
Glorytek Industry (ปักกิ่ง) Co., Ltd เป็นผู้ผลิตและจำหน่ายอุปกรณ์ขุดเจาะและเครื่องมือแท่นขุดเจาะที่มีประสบการณ์มากกว่า 20 ปีเราได้รับการสนับสนุนและช่วยเหลือโดยทีม R & D และวิศวกรที่มีประสบการณ์สูง ซึ่งช่วยให้เราดำเนินโครงการที่ได้รับมอบหมายทั้งหมดให้สำเร็จได้ตามความต้องการของลูกค้า

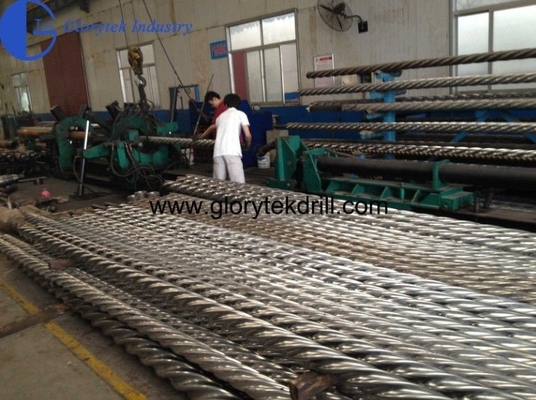

โรงงานของเราครอบคลุมพื้นที่ 250,000 ตารางเมตร พื้นที่ก่อสร้างประมาณ 150,000 ตารางเมตร มีเครื่องจักร ศูนย์ประมวลผล CNC เครื่องเชื่อมเสียดทาน อุปกรณ์ทดสอบฯลฯ กว่า 200 ชุดและพนักงานมากกว่า 600 ผลิตภัณฑ์ของเรามีการส่งออกมากกว่า 60 ประเทศทั่วโลก
