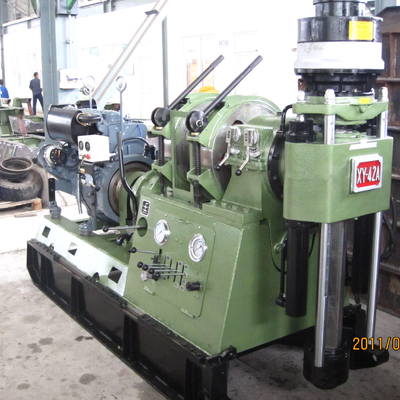

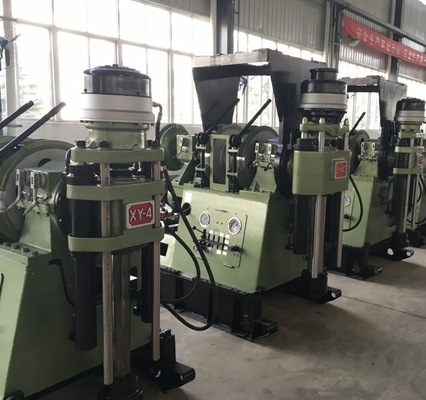

XY-series Deep Well Crawler Type Wireline Coring Exploration แท่นขุดเจาะสำหรับ Deep Rock Sampling
เกี่ยวกับ XY-series แท่นขุดเจาะ:
โมเดลของ XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL มีโครงสร้างที่เรียบง่าย เชื่อถือได้ในการใช้งาน และสะดวกในการบำรุงรักษา นอกจากนี้ยังมีคุณลักษณะเด่นโดย:
1. เป็นผลิตภัณฑ์จากการผสมผสานที่สมบูรณ์แบบของระบบไฮดรอลิกแบบเต็มรูปแบบเข้ากับเทคโนโลยีการเจาะแบบกลไกแบบดั้งเดิม
2. ติดตั้งรอกไฮดรอลิกเสริมและปั๊มโคลนไฮดรอลิก สะดวกในการติดตั้งด้วยโครงสร้างที่กะทัดรัด จึงสะดวกต่อการใช้งาน
3. ติดตั้งด้วยหอเจาะยกไฮดรอลิกทำให้มีความยืดหยุ่นในการใช้งาน
4. ด้วยแขนกลไฮดรอลิก 4 ตัวทำให้มีความเสถียรในการทำงาน
5. แท่นขุดเจาะนี้มาพร้อมกับตัวตีนตะขาบ ให้ความคล่องตัวและคล่องตัวระหว่างสถานที่ทำงาน
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| เจาะลึก | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1,000-2100m | 1200-2400m | |
| มุมสว่าน | 45-90 ° | 45-90 ° | 45-90 ° | 90° | 90° | 90° | |
| ความเร็วแกน | เชิงบวก | 101,187,267, 388,311,574 819,1191 รอบต่อนาที |
82,151,215, 313,251,463, 661,961 รอบต่อนาที |
83,152,217, 316,254,468, 667,970 รอบต่อนาที |
96,170,244, 284,357,471, 678,994rmp |
92,162,244, 284,357,471,678,994รอบต่อนาที |
96,178,253, 369,268,494, 705,1025 รอบต่อนาที |
| เชิงลบ | 83,251 รอบต่อนาที | 67,205รอบต่อนาที | 67,206rpm | 84,293 รอบต่อนาที | 85,234 รอบต่อนาที | 78,248 รอบต่อนาที | |
| แม็กซ์ความเร็วแกน | 2640Nm | 3200Nm | 3200Nm | 5500Nm | 7800Nm | 7800Nm | |
| จังหวะการให้อาหารแกนหมุน | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| เส้นผ่านศูนย์กลางแกนยึด | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| Max.Lifting ความจุของ Spindle | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| แม็กซ์แรงกดของแกนหมุน | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 16mm | 16mm | 17.5mm | 18.5mm | 21.5mm | 21.5mm | |
| ความจุดรัมม้วน | 90m | 90m | 110m | 120m | 120m | 120m | |
| แรงยกสูงสุด | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| ความสูงของหอเจาะ | 10m | 10m | 10m | 12m | 12m | 12m | |
| หน่วยกำลัง (เครื่องยนต์ดีเซล) | 74KW/2200r/นาที | 82KW/2200r/นาที | 97KW/2200r/นาที | 132KW/2200r/นาที | 132KW/2200r/นาที | 132KW/2200r/นาที | |
| ปั๊มโคลน | 160L/นาที | 160L/นาที | 250L/นาที | 250L/นาที | 320L/นาที | 320L/นาที | |
| มิกเซอร์ (อุปกรณ์เสริม) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| รอกเสริม | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Max.Load ของเสา | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| ความเร็วในการเคลื่อนที่ | 1.5 กม./ชม | 1.5 กม./ชม | 1.5 กม./ชม | 1.5 กม./ชม | 1.5 กม./ชม | 1.5 กม./ชม | |
| ความจุปีนเขา | 30° | 30° | 30° | 30° | 30° | 30° | |
| ขนาด | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| น้ำหนัก | 9,3t | 9,6t | 10t | 13.5t | 14t | 14.6t | |
