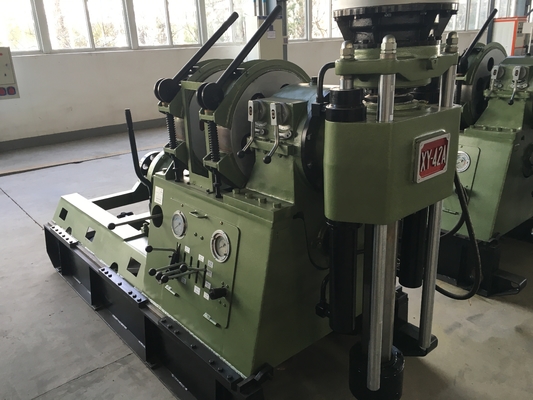

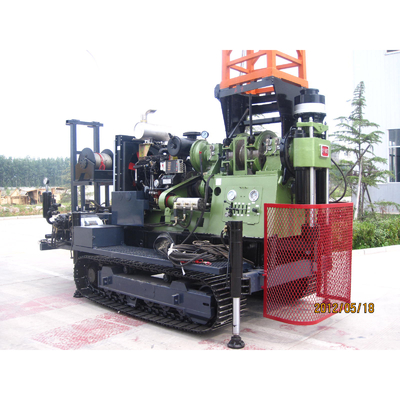

XY-series Deep Well Crawler Type Wireline Coring แท่นขุดเจาะสำรวจสำหรับการสุ่มตัวอย่างหินลึก
เกี่ยวกับ XY-series แท่นเจาะ:
รุ่นของแท่นเจาะแบบตีนตะขาบ XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL เป็นแท่นขุดเจาะประเภทใหม่ซึ่งพัฒนาขึ้นจากประสบการณ์ในการผลิตที่ยาวนานหลายทศวรรษของเรา แท่นขุดเจาะเพื่อตอบสนองความต้องการของเทคนิคการเจาะที่หลากหลาย โดยเฉพาะอย่างยิ่งการเจาะเพชรนอกจากนี้ยังสามารถใช้ในด้านวิศวกรรมการสำรวจธรณีวิทยาและอุทกธรณีวิทยา บ่อน้ำ และงานเสาเข็มขนาดใหญ่
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| ความลึกของการเจาะ | 700-1000ม | 700-1100ม | 700-1400ม | 900-1800ม | 1000-2100ม | 1200-2400ม | |
| มุมสว่าน | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| ความเร็วแกน | เชิงบวก | 101,187,267, 388,311,574 819,1191rpm |
82,151,215, 313,251,463, 661,961รอบต่อนาที |
83,152,217, 316,254,468, 667,970รอบต่อนาที |
96,170,244, 284,357,471, 678,994รอบต่อนาที |
92,162,244, 284,357,471,678,994rpm |
96,178,253, 369,268,494, 705,1025rpm |
| เชิงลบ | 83,251รอบต่อนาที | 67,205รอบต่อนาที | 67,206รอบต่อนาที | 84,293รอบต่อนาที | 85,234รอบต่อนาที | 78,248รอบต่อนาที | |
| สูงสุดความเร็วแกน | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| จังหวะการป้อนแกนหมุน | 600มม | 600มม | 600มม | 600มม | 720มม | 720มม | |
| เส้นผ่านศูนย์กลางแกนยึด | 68 มม | 93มม | 93มม | 93มม | 93มม | 118มม | |
| Max.Lifting ความจุของแกนหมุน | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| สูงสุดแรงกดของแกนหมุน | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 16 มม | 16 มม | 17,5มม | 18,5มม | 21,5มม | 21,5มม | |
| ความจุดรัมที่คดเคี้ยว | 90ม | 90ม | 110ม | 120ม | 120ม | 120ม | |
| Max.Hoisting Force | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| ความสูงของหอเจาะ | 10 ม | 10 ม | 10 ม | 12 ม | 12 ม | 12 ม | |
| หน่วยกำลัง (เครื่องยนต์ดีเซล) | 74KW/2200r/นาที | 82KW/2200r/นาที | 97KW/2200r/นาที | 132KW/2200r/นาที | 132KW/2200r/นาที | 132KW/2200r/นาที | |
| ปั๊มโคลน | 160L/นาที | 160L/นาที | 250L/นาที | 250L/นาที | 320L/นาที | 320L/นาที | |
| มิกเซอร์ (ไม่จำเป็น) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| รอกเสริม | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| โหลดสูงสุดของเสา | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| ความเร็วในการเคลื่อนที่ | 1.5กม./ชม | 1.5กม./ชม | 1.5กม./ชม | 1.5กม./ชม | 1.5กม./ชม | 1.5กม./ชม | |
| ความสามารถในการปีนเขา | 30° | 30° | 30° | 30° | 30° | 30° | |
| ขนาด | 4785*2220*10524มม | 4785*2220*10524มม | 4785*2220*10524มม | 6186*2220*12000มม | 6186*2220*12000มม | 6186*2220*12000มม | |
| น้ำหนัก | 9,3t | 9,6ต | 10t | 13,5t | 14 ต | 14,6ต | |
