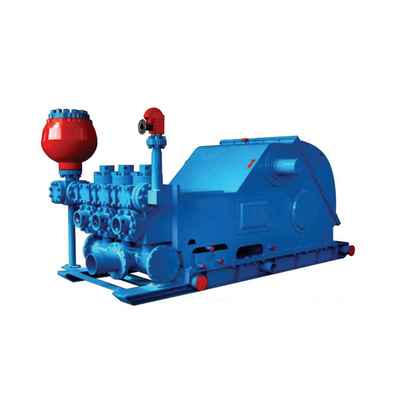

3NB-350 แอคชั่นเดี่ยว Triplex ปั๊มลูกสูบไปมา
| ข้อกำหนดทางเทคนิค | ||||||
| แบบอย่าง | พิมพ์ | กำลังไฟฟ้าเข้า |
Motiv พลังไฟฟ้า |
จัดอันดับปั๊ม ความเร็ว |
จังหวะ ความยาว |
อัตราทดเกียร์ |
| 3NB-350 |
แอคชั่นเดี่ยว Triplex |
350hp |
6190ZC-1 (เครื่องยนต์ดีเซล) Y400-6.28KW (มอเตอร์) |
120 ผลกระทบ/นาที | 180 | 4.483 |
|
อินพุตที่ได้รับการจัดอันดับ ความเร็ว(รอบ/นาที) |
ต่อเนื่อง ความเร็ว(รอบ/นาที) |
การหายใจเข้า เส้นผ่านศูนย์กลาง |
ท่อระบาย เส้นผ่านศูนย์กลาง |
ขนาด (มม.) | น้ำหนัก | |
| 582.8 | 540 | 203mm | 76mm | 3100*2080*2015 | 8.058t | |
พารามิเตอร์ประสิทธิภาพ
| จังหวะปั๊ม | เบื่อ (มม.) | |||||
| 90 | 100 | 110 | 120 | 130 | 140 | |
| ผลกระทบ/นาที | การกระจัด (L/S) | |||||
| 130 | 7.44 | 9.18 | 11.1 | 13.23 | 15.52 | 18.01 |
| 120 | 6.87 | 8.48 | 10.26 | 12.21 | 14.33 | 16.62 |
| 110 | 6.29 | 7.77 | 9.4 | 11.19 | 13.14 | 15.23 |
| 100 | 5.72 | 7.06 | 8.55 | 10.17 | 11.94 | 13.84 |
| แรงดันปั๊ม (Mpa) | 31 | 25 | 20.8 | 17.5 | 14.9 | 12.8 |
| ประสิทธิภาพทางกล 90% 100% ประสิทธิภาพเชิงปริมาตร | ||||||
